Provádění systémů vodotěsných izolací železničních mostů - aplikace na podchodech pro cestujícíIng. Blanka Karbanová - ČD DDC O 13 Ing. Miroslav Teichman - ČD TÚDC
Výsledný stav podchodů je záležitostí všech zúčastněných na realizaci těchto stavebních objektů (tzn. zhotovitele projektové dokumentace, zhotovitele stavebního objektu, systému vodotěsné izolace, technického dozoru investora i budoucího správce). Rozhodli jsme se proto v tomto příspěvku informovat o této studii, která popisuje stav pod-chodů vybudovaných během posledních 10 let se zaměřením na problematiku aplikace systémů vodotěsných izolací. 1. Úvod Součástí významných investičních akcí (především stavby koridorů), které byly a v současné době jsou realizovány, jsou často rekonstrukce či výstavby nových podchodů pro cestující ve stanicích. Podchody zabezpečují příchod cestujících k vlakům, proto je velmi důležitý jejich stavební stav. Ten by v žádném případě neměl ohrožovat a ani omezovat cestující veřejnost. V průběhu posledních let se vyskytovaly stížnosti jednotlivých správců na špatný stavební stav nově vybudovaných a rekonstruovaných podchodů. Nejčastějším problémem je zatékání vody. Odbor stavební DDC, oddělení mostů a tunelů proto iniciovalo záměr prošetřit pokud možno objektivně stav podchodů (v rámci daných možností). Zpracování studie bylo zadáno Technické ústředně dopravní cesty Praha. 2. Předmět studie Úkolem studie bylo zmapování mostních objektů - podchodů, které byly vybudovány v posledních deseti letech (tzn. novostavby, rekonstrukce a sanace). Z podkladů mostního evidenčního systému (MES) a informací ze Správ mostů a tunelů (SMT) jednotlivých Správ dopravních cest (SDC), především od správců objektů, byly vytipovány podchody. Následně byly podrobně prohlédnuty a posléze roztříděny podle závažnosti (typu) závad. U podchodů, které vykazovaly nejvážnější poruchy, byly prostudovány dostupné podklady pro přípravu a realizaci příslušného objektu (přípravná dokumentace, projekt stavby, technologický předpis, dokumentace skutečného provedení, stavební deník systémů vodotěsných izolací, stavební deník objektu, atd.). Podklady z MES a materiály předložené příslušnými SMT byly prostudovány a zhodnoceny. Ke sledování ve studii bylo nakonec vybráno celkem 70 podchodů. Většina stavebních objektů se nachází na koridorových tratích (viz. tabulka č. 1). V tabulce je sestaven přehled sledovaných podchodů podle jednotlivých SDC - SMT (uspořádáno podle abecedního pořadí). Tabulka č. 1 - Přehled sledovaných podchodů podle SMT

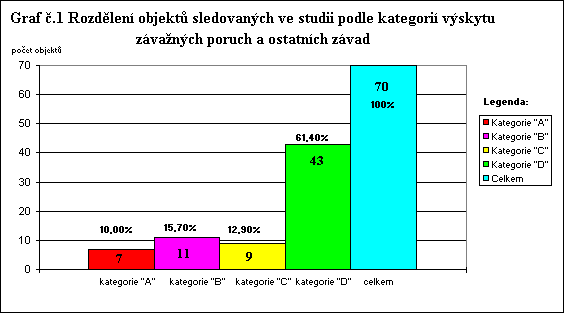

3. Rozdělení podchodů podle závad Pro lepší orientaci v takovém množství podchodů rozdělil autor studie podchody podle závažnosti závad na 4 kategorie:
Ve studii je sestaven z dostupných podkladů přehled všech 70 objektů, v něm jsou vypsána jednak identifikační data (např. evidenční km, název objektu, atd.), dále obsahuje některé ze základních údajů (např. hydrogeologické poměry staveniště, zařazení podchodu podle výskytu závažných poruch a ostatních závad, zhotovitel projektové dokumentace, zhotovitel stavebního objektu, zhotovitel systému vodotěsné izolace, typ vodotěsné vrstvy, atd.) - viz tabulka č. 2. Všem podchodům zařazeným do kategorie "A" je věnována samostatná část, v níž jsou podrobněji popsány všechny zjištěné závažné poruchy a jejich pravděpodobné příčiny. Dále je u některých popsán navržený (případně realizovaný) způsob sanace těchto závad. Tabulka č. 2 - ukázka přehledu sledovaných podchodů
Ze shromážděných údajů vyplynulo, že poruchy systémů vodotěsných izolací podchodů velice těsně souvisí s výškou hladiny spodní vody. Proto je tedy velice důležité brát zřetel na tuto skutečnost nejen při navrhování, aplikaci vodotěsné izolace podchodů, ale také při následných pracích. Ze 70 podchodů, kterými se studie zabývala, bylo založeno 38 objektů pod hladinou spodní vody. Tabulka č. 3 - Statistika objektů založených pod hladinou spodní vody
4. Typické závady na podchodech Na sledovaných podchodech se vyskytovalo několik typů závad. Většina z nich byla zapříčiněna průsakem vody. U několika podchodů byl zjištěn průsak vody podlahou, pracovními spárami, dilatačními spárami nebo v jejich těsné blízkosti. Závady na elektroinstalaci nebyly způsobeny přímo vodou, ale měly nezanedbatelný význam na funkčnost celého podchodu. V několika případech je u podchodů závada na přístřešku. Pravděpodobnou příčinou porušení vodotěsné izolace může být např. nedokonale připravená podkladní konstrukce pro aplikaci vodotěsné vrstvy, proražení vodotěsné vrstvy při vkládání armatury či jejím sváření, nesprávné provedení ochranné vrstvy atd. Mnoho závad vzniklo technologickou nekázní na stavbě, tedy nerespektováním technologických postupů. Některé chyby při realizaci nemusely nastat, protože zhotovitel projektové dokumentace při zpracování projektové dokumentace neřešil v dostatečném rozsahu projekt vodotěsných izolací. Podíl na poruchách lze přičíst také výkonu stavebního dozoru, často totiž nebyly dokladovány ve stavebním deníku přejímky jednotlivých vrstev systému vodotěsné izolace, kontrolována neporušenost vodotěsné vrstvy po provedení armovacích prací atd. Na některých koridorových stavbách totiž není zabezpečen dostatečný počet kvalifikovaných stavebních dozorů. Velmi důležitým bodem jsou také termíny výstavby, protože se vyskytují velmi časté případy, kdy jsou vodotěsné izolace aplikovány bez ohledu na klimatické podmínky. Pokud se sejdou některé z výše jmenovaných faktorů (stačí mnohdy jen jeden jediný), nemůže fungovat výsledné dílo v požadované kvalitě po dobu své životnosti. 5. Návrh opatření V závěru studie bude rozpracován návrh opatření, který by měl řešit současný stav podchodů, ale také vymezit oblasti, které je nutné nadále sledovat, aby k poruchám podchodů nedocházelo. Návrh opatření je rozdělen na dvě části, první na řešení stávajícího stavu, druhá na opatření k zamezení vzniku závad na podchodech (nově budovaných). 5.1 Náprava stávajícího stavu 5.2 Opatření na zamezení vzniku závad na podchodech I. fáze - záměr a předprojektová příprava II. fáze - projekt objektu III. fáze - realizace objektu Technologický předpis schvaluje stavební dozor, současně potvrzuje jeho plnění ve stavebním deníku. Po dobu realizace stavebního objektu je jeho funkce nezastupitelná. Proto je třeba zajistit na stavbách koridorů optimální počet stavebních dozorů, aby byly pečlivě kontrolovány a přebírány jednotlivé fáze. Pro výsledné dílo není rozhodující jenom kvalitně zhotovená vodotěsná izolace, ale také podkladní betonová konstrukce pro vodotěsnou vrstvu, která odpovídá normovým požadavkům, zajištění odpovídající ochranné vrstvy izolace, opatření proti porušení systému vodotěsné izolace následnými pracemi (zásyp, doprava na stavbě, apod.). IV. fáze - konečná správa objektu 6. Závěr Stavební objekty mapované studií vykazují mnoho závad. V kategorii "A" a "B" je zařazeno 18 podchodů z celkového počtu sedmdesáti sledovaných podchodů, což činí 25,7 %. Z této statistiky plyne, že prakticky každý čtvrtý podchod vykazuje závažné poruchy či známky poruch závažného charakteru. Budeme-li posuzovat podchody založené pod hladinou spodní vody, bude údaj o závadných podchodech ještě nepříznivější (viz tab. č. 3). Skoro každý druhý podchod (44,7 %) vykazuje poruchu závažného charakteru nebo některé příznaky porušené izolace. Tento stav je alarmující. Zjištěné závady mají nejčastěji jednoho jmenovatele, tím je technologická nekázeň. Cílem studie nebylo však pouze upozorňovat na nedostatky, ale navrhnout taková opatření, která by měla v budoucnu zabránit vzniku závad. Literatura: Studie "Analýza poruch a závad ve stávajících podchodech - doporučení pro navrhování a realizaci" - Ing. Pavel Matyáš, TÚDC Praha |
