15.5.2012 | Ing. Ivo Holub, Insowool s.r.o
Difúzně otevřené a tepelně akumulační konstrukce střešních plášťů
Moderní konstrukce zateplení střešních plášťů mají úzkou souvislost s kvalitou vnitřního prostředí. Příspěvek krátce vysvětluje souvislosti a nabízí dvě z možných řešení, využívající moderní přírodní ekologické materiály a certifikovaná souvrství konstrukčních řešeni.
Zdravé mikroklima v interiéru a úspory energie Trvalým požadavkem na budovy je požadavek energetické úspornosti. Významných energetických úspor se dociluje především • prováděním dostatečně tlustých vrstev tepelných izolací střech, • používáním výplní otvorů s co největší tepelně izolační schopností (střešní okna), • maximálním omezením netěsností, zejména u okenních otvorů, prostupů komínů atd., • omezením přirozeného větrání obytných prostor na minimum (okna, dveře a podobně) a použitím větrání umělého, často ve spojení s technologií rekuperace. Některé nové nebo nesprávně tepelně izolované střešní pláště budov, poplatné výše zmíněným energeticky úsporným opatřením, jsou často více či méně vzduchotěsné, tj. nemůže v nich probíhat ani konvektivní, ani molekulární přenos plynů. Typickým příkladem je většina dnes používaných konstrukcí zateplení podkroví. V prostorách s opláštěním bez molekulárního přenosu obvykle bývá nestabilní vlhkostní režim, výjimkou není výskyt plísní, vlhká ostění oken apod. Malá nebo prostorově nestejnoměrná výměna vzduchu může způsobit i vznik vysokých koncentrací látek, které nejsme schopni svými smysly vnímat, které ovšem škodí našemu zdraví. Typickými příklady takových látek jsou formaldehyd (koberce, bytová chemie……), oxid uhličitý, který vydechujeme či například ozón, vznikající při činnosti kopírek a tiskáren. Vnitřní mikroklima v zatěsněných interiérech podkroví může být oproti vnějšímu klimatu daleko více „zahuštěné“ bakteriemi, viry, spórami hub či jinými mikrobiologickými kulturami, které svými smysly rovněž nevnímáme. Typickým rysem příliš zatěsněných prostorů je také vznik pachů, který se projeví při dlouhodobějším uzavření prostoru (např. o dovolené). Uvedené souvislosti naznačují, že požadavek energetické úspornosti velice úzce s otázkou konstruování zdravých budov souvisí. Řešení jednoho problému nelze oddělit od druhého.
Pohled na současný koncept zateplení střech Podíváme-li se na běžné konstrukce zateplení podkroví šikmých střech, zjistíme, že prakticky všechny důsledně oddělují vnější a vnitřní prostředí pomocí parozábran. Jde o fólie, které mají zabránit vstupu páry ze strany interiéru do konstrukce. Parozábrana v souvrství zateplení střechy ovšem není projevem pokroku a moderního stavitelství. Je především výrazem obav konstruktéra, že mu ve střešní konstrukci zkondenzuje příliš mnoho vodní páry, konstrukce si s ní neporadí a nastane biologická degradace (plísně, hniloba, dřevokazný hmyz). Fólie se vzduchotěsně napojují na rovněž vzduchotěsné výplně otvorů střešních oken. Vzniká tak hermeticky uzavřený „igelitový vak“ se vzduchotěsnými průhledy do okolí. Je nasnadě, že bez dalších technických opatření je jak kvalita vzduchu, tak i kvalita povrchů v interiéru z hlediska osídlení (i neviditelnými) biologickými kulturami problematická. Takto koncipované konstrukce zateplení nedýchají, neprobíhá v nich přirozený přenos suchého vzduchu a vodní páry mechanismem difúze. Důsledkem je i další skutečnost, o které se často příliš nehovoří: velmi malá regenerační schopnost těchto konstrukcí v případě, kdy dojde k masivnějšímu zatečení vody, například v důsledku porušení střešního pláště. Je tedy na místě uvažovat o alternativním konstrukčním řešení, které by umožnilo jak jistou prodyšnost střešního pláště, tak i směřovalo k využití ekologických materiálů resp. materiálů z obnovitelných zdrojů.

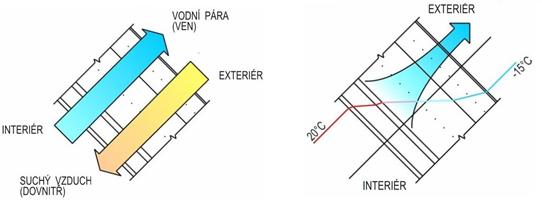

Prodyšnost střešního pláště Pojem „prodyšnost“ střešního (ale i obvodového) pláště je populárním opisem jeho schopnosti transportovat v přiměřeném množství plynné látky mechanismem molekulární difúze (ve stavebních aplikacích nás primárně zajímá binární směs suchý vzduch – vodní pára). Snaha o konstrukci difúzně otevřených střešních plášťů je snahou po odstranění jejich hermetického utěsnění, snahou po konstrukci zateplených podkroví bez použití parozábran. Teoretické výpočty i zkušenosti z celé řady realizací v ČR i v zahraničí z posledních let jednoznačně potvrzují jak přednosti, tak i funkční spolehlivost tohoto konstrukčního uspořádání. V difúzně otevřené konstrukci probíhají sice malé, avšak nikdy neustávající navzájem protisměrné molekulární toky suchého vzduchu a vodní páry (nulová barycentrická rychlost směsi). To přináší důležité výhody: • Konstrukce podkroví není ze strany interiéru hermeticky těsná. Zmiňované toky tak automaticky napomáhají udržet kvalitu vnitřního prostředí v interiéru (sama o sobě sice nedostatečná, ale trvalá výměna vzduchu). • Protisměrný pohyb páry a suchého vzduchu významně snižuje pravděpodobnost osídlení povrchů interiérů mikrobiologickými kulturami. • Vzniká autoregulace vlhkosti v prostoru interiéru (sorpcí resp. desorpcí z povrchových i hlouběji umístěných materiálů podle aktuálního stavu vlhkosti v interiéru). • Prodyšné pláště vykazují velice dobrou regenerační schopnost, tedy schopnost vlastními silami se zbavit nadměrné vlhkosti (např. v důsledku závady střešního pláště či promočení konstrukce při montáži). • Po konstrukční stránce jsou tyto pláště jednodušší (už jenom díky absenci parotěsné vrstvy, jejíž skutečně kvalitní provedení je navíc přesně vzato nemožné) a snadno se provádějí.

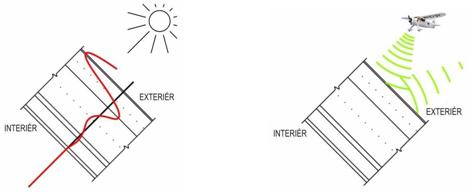

Akumulace tepla a tepelná stabilita podkroví Ani prodyšné, difúzně otevřené konstrukce zateplení podkroví ovšem nemusejí být funkčně dokonalé. Mohou trpět nedostatkem, dnes typickým pro běžná zateplení podkroví: malou tepelně-akumulační schopností. Nedostatek akumulace má u střešního pláště za následek malou tepelnou stabilitu interiérů. To prakticky znamená, že kolísání teplot v exteriéru budovy se v relativně krátkém čase a s malým tlumením „propisuje“ i do interiéru stavby. Tuto skutečnost pociťujeme zejména v horkých letních dnech, kdy se prostory podkroví přehřívají. Jen málo používaných obytných podkroví je vybaveno klimatizací, která může tento nedostatek kompenzovat (ovšem za cenu vysoké spotřeby energie). V zimním období malou akumulaci většinou nepociťujeme, protože ji v případě správně navržené otopné soustavy „neutralizujeme“ vytápěním objektů. Ve veřejnosti často panuje názor, že kolísání teplot v interiéru lze omezit dostatečnou tloušťkou tepelné izolace. Tento názor je koncepčně mylný. Tloušťkou tepelné izolace snižujeme hustotu tepelného toku, tedy zejména v zimě únik tepla konstrukcí. Prakticky vůbec však tím neovlivňujeme rychlost, jakou se změna podmínek v exteriéru promítne do interiéru. K tomu potřebujeme konstrukci „dodat“ právě tepelnou kapacitu.

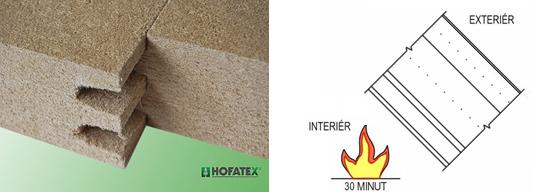

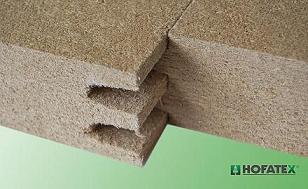

Moderní řešení podkroví: dřevovláknité desky HOFATEX Multifunkčním materiálem, který je schopen všechny potřebné požadavky kladené na funkční vlastnosti zateplení podkroví pokrýt, je nelisovaná dřevovláknitá deska. Její součinitel tepelné vodivosti je pouze o 10-20% větší, než je obvyklé u běžně užívaných vláknitých či pěnových izolací (podle objemové hmotnosti). Dřevovláknitá deska však propůjčuje konstrukci podkroví řadu vlastností, které pomocí zmíněných běžných typů izolací nejsou vůbec dosažitelné. Dřevovláknitou desku lze použít jako konstrukční desku. Materiál má vysokou požární odolnost, sorpci vlhkosti, je difúzně otevřený, ekologický, vyrobený z obnovitelných zdrojů. Zásadní je ovšem jeho tepelná kapacita. Při stejných tloušťkách má v porovnání s běžnými tepelnými izolacemi 20 až 30 krát vyšší akumulační schopnost. To je kvalitativní rozdíl oproti jakékoliv jiné tepelné izolaci. Použijeme-li do konstrukce podkroví dřevovláknitou desku v tloušťce 60-100 mm, bude doba prohřátí podkroví 2-3 krát delší, než bez použití této desky. Obvyklá konstrukce podkroví se prohřeje cca za 3-4 hodiny (tloušťky lehkých izolací běžně 250-350 mm). Znamená to, že v letním období, kdy v městských aglomeracích dosahuje teplota špičkových hodnot (s ohledem na sálání okolních ploch) okolo 17-18 hodiny, dorazí tepelná vlna do interiéru cca ve 21-22. hodin. Vnitřní prostory se potom stávají pro spánek či pro práci více či méně neobyvatelné. Při použití dřevovláknité desky však dorazí tepelná vlna do interiéru v časných ranních hodinách, kdy je již venku chladný vzduch a problém můžeme snadno řešit otevřením okna. Optimálními výrobky pro toto použití jsou nadkrokevní konstrukčně-izolační dřevovláknité desky HOFATEX UD s objemovou hmotností 260 kg/m3, případně desky HOFATEX Kombi (lehčí a levnější varianta). Desky jsou ve hmotě hydrofobizované, takže v případě porušení střešního pláště nedojde k poškození samotných desek ani konstrukce zateplení. Desky jsou navíc po obvodě opatřené dvojitým perem a drážkou. To výrazně zjednodušuje a zlevňuje montáž (napojování desek nemusí být nad krokvemi) a účinně zabraňuje spárové konvekci vzduchu i zatékání vody. Jsou proto ideálním výchozím materiálem pro tvorbu difúzně otevřených a přitom současně akumulačních konstrukcí zateplení podkroví s regenerační schopností.
Základní skladby difúzně otevřeného střešního pláště Z konstrukčního hlediska je vhodným řešením skladby zatepleného střešního pláště umístění dřevovláknitých desek HOFATEX nad krokve. Certifikovaná skladba se nazývá diffuroof® „e“. Běžné tloušťky desek, používané pro tyto konstrukce, jsou 60 – 80 -100 mm. Mezi krokvemi je umístěná vhodná difúzní vláknitá tepelná izolace. Funkci parobrzdy, omezující množství páry vstupující do pláště, plní interiérová deska OSB. K dosažení certifikované požární odolnosti 30 minut je zapotřebí interiér oplášťovat protipožární deskou Rigips RF. Tyto čtyři vrstvy jsou současně povinné systémové vrstvy. Ze strany exteriéru je pak možné nad nutnou provětrávanou mezerou použít libovolný typ krytiny. V případě, kdy nechceme či nemůžeme umístit dřevovláknitou desku nad krokve (architektonické důvody, nově položená krytina na stávající nezateplený střešní plášť apod.) je možné provést zateplení dřevovláknitými deskami i ze strany interiéru. Certifikovaná skladba se nazývá diffuroof® „i“. V tomto konstrukčním řešení skladby střešního pláště lze použít tři typy desek HOFATEX : UD, SysTem nebo Kombi. Jejich běžnou povrchovou úpravou bývá tenkovrstvá omítka. Příklady skladeb difúzně otevřených střešních plášťů jsou na obrázcích.

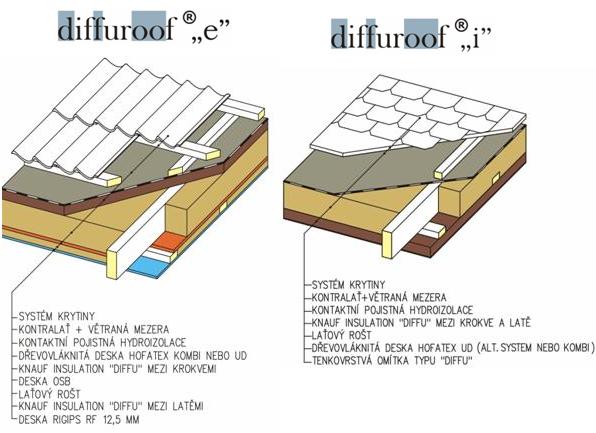

Skladba střešního pláště zatepleného dřevovláknitými deskami Hofatex, konstrukce diffuroof® „e“ a diffuroof® „i“.

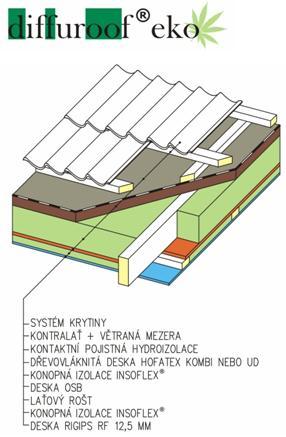

Skladba difúzně otevřeného střešního pláště pouze z přírodních materiálů Snaha zvýšit podíl přírodních a ekologických materiálů v souvrství zateplování střech vedla společnost Insowool v roce 2011 k návrhu a certifikaci střešního pláště s využitím technického konopí Insoflex. Konstrukce s názvem diffuroof® eko má shodnou skladbu jako diffuroof® „e“. Minerální mezikrokevní výplň je nahrazena izolací přírodního rostlinného původu. Díky vyšším hodnotám objemové hmotnosti a měrného tepla získává střecha fázový posun teplotního kmitu v rozmezí 8–12 hodin.
Poznatky k řešení střech Od roku 2008, kdy společnost Insowool difúzně otevřené skladby střešních plášťů experimentálně otestovala a ocertifikovala, již byly realizovány desítky plášťů střech a obvodových plášťů dřevostaveb bez jakýchkoliv závad v oblasti vlhkostní problematiky. Rovněž trvale probíhající ověřovací měření objektů in situ potvrzují, že idea difúzní otevřenosti přináší všestranně výhodné a funkčně vysoce komfortní konstrukce plášťů. Je však třeba poznamenat, že návrh skladby difúzně otevřené konstrukce na bázi dřeva je vždy třeba pečlivě prověřit nadstandardně podrobným vlhkostně-technickým posouzením. Zejména je třeba soustředit se na bilanci vlhkosti, na úrovně a doby trvání rovnovážné vlhkosti dřevěných prvků krovu a na vlhkostní režim konstrukčních detailů.

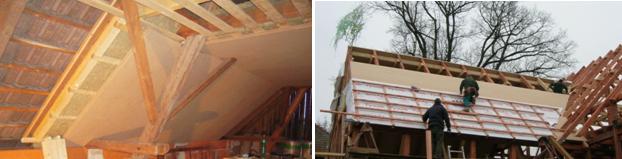

Ukázka zateplení střešního pláště v systému diffuroof® „i“ a diffuroof® „e“.
Akustické vlastnosti dřevovláknitých desek Hofatex Dřevovláknitý materiál má své uplatnění nejen jako tepelně-izolační a tepelně-kapacitní deska na opláštění dřevostaveb a střech. Svými vlastnostmi je materiál vhodný a hojně využívaný jako kročejová izolace v podlahách. Měření, která prováděl výrobce desek Smrečina Hofatex, a.s., prokázala, že položením minimální tloušťky desky 20 mm (Hofatex Therm nebo Hofatex Standard Natur a 140 mm železobetonového stropu je dosažen index hladiny kročejového zvuku stropu Lnw = 54 dB. Zvětšením tloušťky Hofatexu na 40 nebo 60 mm docílíme snížení pod normovou hodnotu Lnw = 53 dB.
Zdroje obrázků:
www.insowool.cz www.hofatex.eu
Tento příspěvek byl prezentován na konferenci IZOLACE 2012
|
