Návrh a realizace železničního mostu v km 25,486 trati Praha - Středokluky

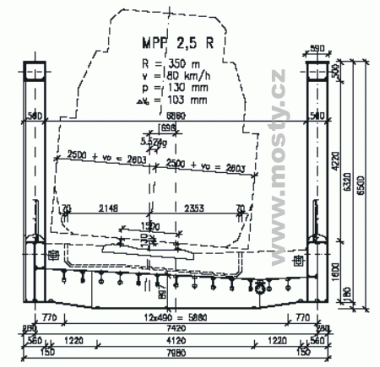

Celková koncepce mostuVybudování mostu bylo vyvoláno nutností zajistit mimoúrovňové křížení stávající železniční tratě ČD s navrhovanou přeložkou silnice I. třídy I/6 kategorie R24,5/120. Překážku tvoří stávající jednokolejná železniční trať ČD. Trať je v současné době mimo Vzhledem k tomu, že most je v širé trati a v oblouku, je dle ČSN 73 6201 – projektování mostních objektů šířka mostního průjezdného průřezu 2 500 + 103 = 2 603 mm s minimálním odstupem od nosné konstrukce 139 mm (min. 125 mm). Volná šířka mostu mezi nosníky je 6 830 mm. Šířka žlabu kolejového lože 6 860 mm a minimální tloušťka 560 mm vyhovuje strojnímu čištění kolejového lože. Staveniště mostu se nachází v širé trati v extravilánu. Terén v místě stavby je rovinný. Přístup k mostu se předpokládá v trase navrhované komunikace. Výstavba mostu je prováděna za vyloučeného provozu. V rámci úpravy trati bude stávající žel. spodek a svršek v okolí mostu rozebrán a nová úprava bude provedena po dokončení mostu. Při návrhu příčného řezu mostu bylo použito netradiční řešení s mostovkou plně integrovanou do nosného systému, které je odlišné od MVL 212. Snahou bylo navrhnout jednoduché a účelné detaily nosné konstrukce, aby výroba a zejména údržba mostu byla co nejjednodušší při zachování vysoké funkčnosti a estetiky konstrukce. Navržené řešení se ukazuje také jako úsporné s ohledem na spotřebu Hlavní nosná konstrukceNosná konstrukce je ocelová a je navržena jako prostě uložený trám vyztužený příhradovinou s dolní ocelovou mostovkou. Teoretické rozpětí trámu je 54 800 mm – to je rozděleno na osm příhrad po 6850 mm. Celková délka hlavních nosníků je 55600 mm. Celková výška nosné konstrukce byla oproti DZS snížena z 7300 mm na 6 500 mm. Snížení výšky hlavních nosníků bylo umožněno tužším dolním pasem (v DZS původně navržen „klouboukový“ profil). Snížená výška hlavních nosníků Dolní pas hlavního nosníku je tvořen svařovaným I-profilem, na vnitřní straně s uzavřenou komorou tvořenou mostovkovým plechem a bočními plechy kolejového žlabu. Komora je vyztužena diafragmaty v místě příčníků. Výška dolního pasu je 1600 mm, u opěr se tato výška zvětšuje na 1780 mm. I-profil je z vnější strany vyztužen v místech připojení diagonál příčnými výztuhami, které spolu s vnějšími styčníkovými plechy vytváří T-výztuhu (viz obr 3.) Navržené řešení umožní eliminovat nepříjemné detaily průchodu diagonál přes plechy obslužné lávky, což jsou z hlediska budoucí údržby místa problémová. Horní pas příhradového hl. nosníku je navržen jako uzavřený truhlíkový průřez, neboť vykazuje vhodnější tvar z hlediska nebezpečí koroze a stability proti „kloboukovému“ po délce odstupňovány – použité tloušťky jsou 30 mm a 40 mm. Horní pás přechází na konci nosníku v tlačenou krajní diagonálu, která zachovává truhlíkový průřez, mění se pouze tloušťka pásnic na 20 mm. Zesílení krajní tlačené diagonály zvyšuje tuhost koncového polorámu a přispívá ke stabilitě horního tlačeného pásu. Diagonály jsou navrženy jako svařované I průřezy s jednotnou výškou – 560 mm, tloušťkou stěn 16 mm a tloušťkou pásnic 30 mm. Dimenze jednotlivých diagonál se liší v šířce pásnic – 420, 360, 300 a 250 mm. Diagonály jsou k hornímu i dolnímu pasu připojeny pomocí tvarovaných styčníkových plechů. MostovkaMostovka sestává z mostovkového plechu a podélných a příčných výztuh. Žlab kolejového lože odpovídá svými rozměry nutnému obrysu kolejového lože pro trať v oblouku o poloměru 350 m a převýšení 130 mm podle ČSN 73 6201 a MVL ČD 211, s prostorem pro uložení kabelových chrániček. Osová vzdálenost hlavních nosníků je 7420 mm. Dno žlabu je vyspádováno ve sklonu 5 % směrem do úžlabí, kde jsou umístěny odvodňovače. Úžlabí je příčně 1500 mm od osy pravého nosníku. Mostovkový plech je navržen v tloušťce 16 mm. K mostovkovému plechu jsou přivařeny vpusti odvodňovačů z trubek 159/10 mm. Odvodňovače jsou opatřeny mřížkou. Podélné výztuhy jsou z plechu profilu P20×250 mm v osových vzdálenostech po 490 mm. Výztuhy jsou provedeny jako spojité, procházejícími výřezy ve stěnách příčníků s kruhovými výpaly o poloměru 50 mm. Příčníky jsou provedeny jako svařované obrácené T-profily. Osová vzdálenost příčníků je 2283 mm, každý třetí je umístěn ve styčníku příhrady hlavního nosníku. Jejich stěna bude provedena z plechu tloušťky 14 mm a dolní pásnice z profilu P 25×400 mm. Výška příčníků je volena tak, že jejich dolní líc je snížen o 180 mm pod úroveň dolních pásnic hlavních nosníků. Ve stěně příčníků budou provedeny prostupy pro odvodnění lemované úpalkem trubky 273/12 mm. Stěny příčníků ve styčnících jsou pod vnitřními styčníkovými plechy vyztuženy výztuhami P30×193 mm. Statický výpočetS ohledem na netradiční koncepci řešení nosné konstrukce mostu byl statický výpočet mimo běžné posudky rozšířen o výpočet horního pasu teorií II. řádu a detailní posouzení styčníků na dolním pase příhradového nosníku. Vnitřní síly a napětí v hlavních nosných průřezech byly určeny na prostorovém modelu konstrukce. Mostovkový plech byl modelován deskostěnovými prvky v nichž jsou definována jako žebra podélné výztuhy a příčné výztuhy. Toto zadání umožňuje získat vnitřní síly působící na žebra s příslušnou efektivní šířkou. Příčníky jsou modelovány s proměnnou výškou. Příhradový hlavní nosník byl modelován pruty. Pro výpočty horního pasu teorií II. řádu a pro detailní posudky styčníků dolního pasu byl dolní pas hlavního nosníku modelován včetně styčníků diagonál, zárodků příčníků a všech příčných výztuh a diafragmat pomocí 2D prvků, které podrobně vystihují tvar dolního pasu. Pro představu o výstižnosti modelu jsou na obr. 3 uvedeny ukázky napjatostí ve 2D prvcích na styčníku dolního pasu. Horní pas byl posouzen nejdříve výpočtem metodou příčných polorámů a vzpěrnostním posudkem. Pro kontrolu napjatosti v horním pase a deformací horního pasu byl proveden výpočet teorií II. řádu, kdy byla uvažována imperfekce tvaru horního Výroba a montážOcelová konstrukce je vyrobena z oceli S355J2G3. Výrobcem a montážní organizací nosné ocelové konstrukce je firma MCE Slaný, s.r.o. Celková hmotnost OK mostu činní 290 tun. Most je v současné době ve fázi výroby a montáže OK. Montážní rozdělení na dílce je následující: dolní pas hlavního nosníku spolu s polovinou mostovky je rozdělen na dva dílce se stykem přibližně uprostřed rozpětí, příhradovina (horní pas a diagonály) je rozdělena na tři dílce. Nosná OK je montována Zhotovitelem mostního objektu je firma SDS Exmost, s.r.o. Generálním projektantem stavby je firma VPÚ DECO Praha a.s. Předchozí projekční stupně (DSP a DZS) zpracovala firma PONTEX, s.r.o. Projekční kancelář Ing. Antonína Pechala, CSc. |
