Kotvení těžkých technologií včetně fotovoltaiky na ploché střechy

Kotevní systém SOL-F

Je vůbec možné na ploché střeše vytvořit vysoce únosné kotvení těžkých technologických celků bez toho aby tato místa tvořila významné tepelné mosty a byla zdrojem příčin poruch v netěsnostech ? Současná řešení za pomoci různě tvarovaných  zámečnických konstrukcí stále přísnější požadavky na tepelnou ochranu budov v budoucnu jistě nesplní. Existuje však  bezpečné, přizpůsobivé a rychlé řešení kotvení technologií na ploché střechy? Ano, může jím být upevňovací systém SOL-F.

SOL-F
Bezpečný montážní systém o vysoké únosnosti při zajištění vodotěsnosti přípojů a bez tepelných mostů.

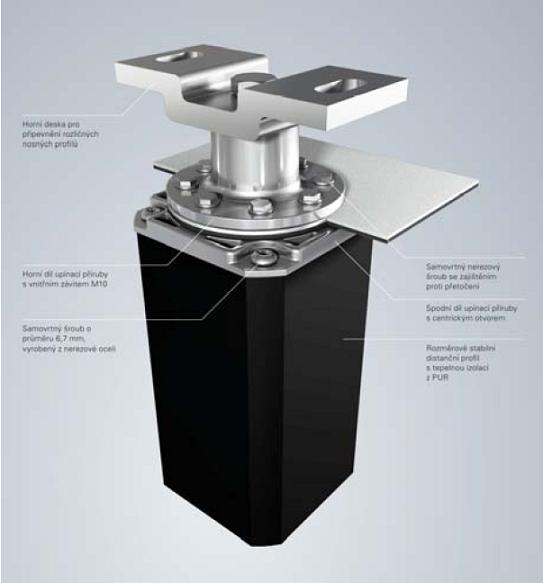

 Firma SFS intec vyrábí a dodává unikátní sestavu systému SOL-F, skládající se z kompletizovaných  upevňovacích prvků , z montážních přípravků a výpočetního programu, pro bezpečné, přizpůsobivé a rychle montovatelné upevnění konstrukce či nosných profilů technologických zařízení na ploché střeše.

Charakteristiky kotevního systému SOL-F
Bezpečný:
-  pro posouzení statiky a pro návrh upevnění systému SOL-F je k dispozici jednoduchý a uživatelsky přátelský výpočetní program
-  speciální nerezové šrouby vyvinuté firmou SFS intec jsou zajištěny proti přetočení, což zaručuje jistotu správné montáže těsnící příruby
-  absolutně vodotěsný spoj spodní a horní upínací příruby, který bezpečně těsní i při tlakové vodě
-  vysoká životnost kotvy z důvodu použití velmi kvalitních materiálů
-  bez tepelných mostů: distanční profil z vysokojakostního plastu PPA je vyplněn izolací PUR

Přizpůsobivý:
-  k dispozici jsou různé délky distančních profilů pro rozličné tloušťky tepelných izolací. Pro spádové tepelné izolace je možné profil na stavbě seříznout na požadovanou délku.
-  kotva je použitelná na všechny druhy nekašírovaných hydroizolací na bázi PVC, FPO/TPO, EPDM, PIB, EVA
-  v závislosti na kvalitě nosného podkladu lze kotvit do trapézového plechu (dle požadované únosnosti s výměnou), dále do ocelových profilů, betonu, pórobetonu a dřeva. Omezující je pouze maximální délka vhodných šroubů či hřebů, zpravidla lze SOL-F kotvit až do tloušťky tepelné izolace 280 mm. (u kotvení do betonu až do tloušťky tepelné izolace 400 mm)
-  široké možnosti použití nejen u novostaveb, ale zejména při dodatečné montáži těžkého zařízení na plochou střechu

Rychlý:
-  montáž kotvy bez narušení nosné konstrukce a bez poškození parozábrany
-  vrtací zařízení je přizpůsobeno požadavkům na rychlost a spolehlivost montáže
-  kotvení bez dodatečných svarů a těsnění hydroizolace, čímž se postup montáže velmi zrychluje a stavební náklady se snižují na minimum

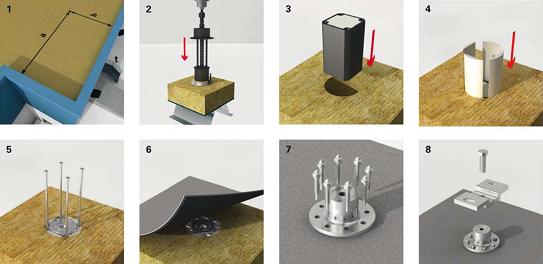

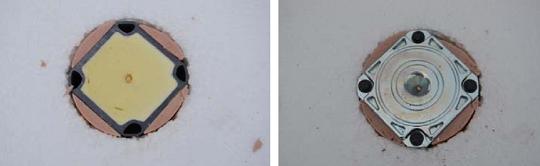

Montážní postup

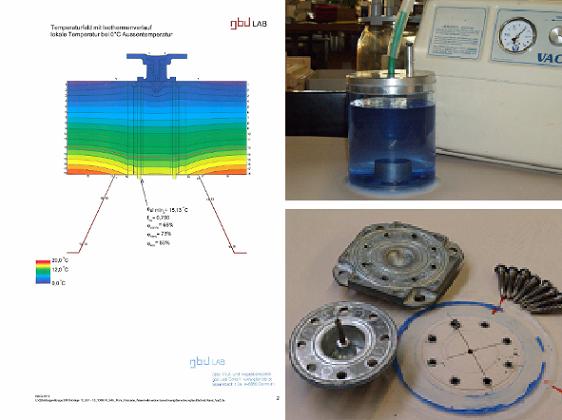

Systém SOL-F splňuje požadavek minimalizace tepelného mostu a průměrný součinitel prostupu tepla je následující:

-  u tepelné izolace tloušťky 100 mm je delta U=0,0212 W/m2 x K
-  u tepelné izolace tloušťky 160 mm je delta U=0,0128 W/m2 x K
-  u tepelné izolace tloušťky 200 mm je delta U=0,0101 W/m2 x K

Systém SOL-F splňuje v souladu s ETAG 006 při cyklickém zatěžování (500 cyklů / 800 N) vodotěsnost při tlaku vodního sloupce -0,35 bar (odpovídá vodnímu sloupci o výšce 3,5 metru)

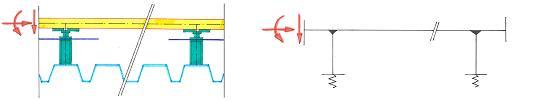

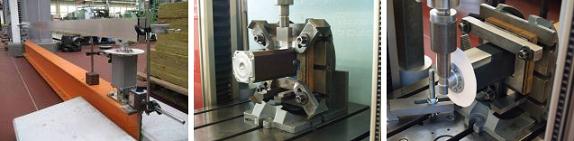

Statické návrhové hodnoty systému SOL-F jsou velmi vysoké a zpravidla se jedná o posouzení nejen kotvy samé, ale i o posouzení únosnosti nosné konstrukce. Kotva SOL-F má garantované hodnoty únosnosti ve střihu, v namáhání ohybem a při namáhání tlakem. Při teplotě 57 stupňů Celsia a možném stlačení o 1 mm je únosnost v tlaku 7 500 N (750 kg), při možném stlačení o 3 mm je únosnost při stejné teplotě 28 000 N (2 800 kg).

Praktická ukázka montáže SOL-F
Realizace nástavby konstrukce sedlové střechy na rodinném domě v Kostelních Střímelicích.

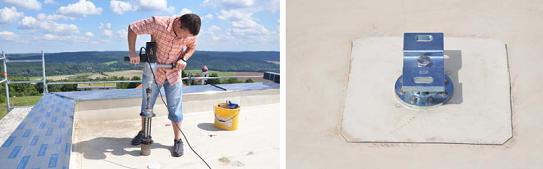

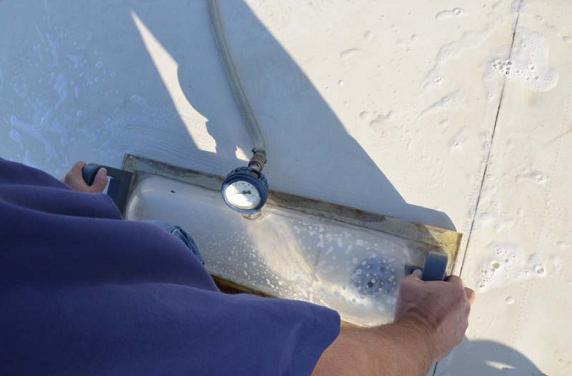

Na střeše bylo instalováno 10 kotvících bodů systému SOL-F. Montáž probíhala za ideálních podmínek a trvala celkem 150 minut. Na žádost realizační firmy byla několik dní po montáži kotev uskutečněna zkouška vodotěsnosti kotev a spojů. Při zkoušeném podtlaku 0,40 bar se nevyskytly ve zkušebním zvonu nad kotvou žádné bubliny. Všichni účastníci zkoušky se přesvědčili o nezávadnosti a těsnosti kotev SOL-F.

Kotvení SOL-F do betonového podkladu je velmi jednoduché. V současné době je maximální délka šroubů do betonu 275 mm a lze tedy jimi upevnit distanční profil přes tepelnou izolaci tloušťky do 240 mm. Při použití hřebů do betonu řady Spike Twister je možné bezpečně upevnit distanční profil přes tepelnou izolaci maximální tloušťky až do 400 mm. Předvrtání betonu příklepovým vrtákem o průměru  5 mm pro šroub do betonu řady TI a o průměru 6,3 mm pro hřeb do betonu řady DT přes otvor v  distančním profilu není žádným problémem. Požadované délky příklepových vrtáků jsou součástí nabídky montážního příslušenství firmy SFS intec.

Závěr
Kotvy SOL-F mohou přispět k bezproblémovému řešení umisťování těžkých technologií a pochůzných
lávek na plochých střechách. Podrobné informace ke kotvám SOL-F naleznete na webu: www.sfsintec.cz
