SARNAFIL- hydroizolační systémy pro tunely a jiné stavby
Ing.Eduard Schilhart, CSc. Sarnafil International AG, organizační složka
Fóliové systémy na bázi PVC a FPO
Švýcarská firma Sarnafil International AG má ve svém výrobním programu hydroizolační pásy z plastů jak na bázi dlouhodobě osvědčeného měkčeného PVC, tak i na bázi flexibilních polyolefínů - tyto nové, změkčovadla neobsahující materiály (FPO), mají řadu výhod, zejména vyšší chemickou a mechanickou odolnost a delší životnost. I když jsou tyto materiály tzv. nové generace, firma Sarnafil je již vyrábí a v oblasti inženýrských staveb používá více jak 20 let ( od roku 1979 ).
Vzhledem k tomu, že konkrétní podmínky každé stavby předurčují určitý druh materiálu, je dále uvedeno několik hledisek ovlivňujících výběr použitých materiálů. V této souvislosti je třeba navíc zdůraznit, že i když jsou pásy z FPO oproti mPVC tužší, jsou v případě výrobků Sarnafil obdobně zpracovatelné. Oba typy výrobků jsou horkovzdušně svařitelné, samozřejmostí je též svařování horkými klíny. Oba výrobky umožňují opracování i velmi náročných detailů. Ve všech případech je pak možné provádět kontroly provedených svarů.
Na dlouhodobou funkčnost izolačních pásů z plastů a tím i na celkovou životnost hydroizolačních systémů mají vliv různé podmínky, podle kterých by mělo docházet k navrhování konkrétních řešení. Zmíněné podmínky je možné charakterizovat v následující tabulce uvedenými parametry, ze kterých se musí vycházet při volbě konkrétního materiálu.
HLEDISKO VÝBĚRU |
DOPORUČENÍ |
Konstantní teplota |
<23oC |
mPVC/FPO |
>23oC |
FPO |
Výsledný dlouhodobý tlak |
<1 N/mm2 |
mPVC/FPO |
>1 N/mm2 |
FPO |
Složení spodní vody podle obsahu sulfátů |
<1,50 mg/l |
mPVC/FPO |
>1,50 mg/l |
FPO |
Složení spodní vody podle obsahu sodíku |
<100 mg/l |
mPVC/FPO |
>100 mg/l |
FPO |
Složení spodní vody podle obsahu chlóru |
<50 mg/l |
mPVC/FPO |
>50 mg/l |
FPO |
Intenzita proudění vody podél izolace |
- stojící voda |
mPVC/FPO |
- středně tekoucí voda (bez agresivních příměsí) |
mPVC/FPO |
- silně tekoucí voda (bez agresivních příměsí) |
FPO |
Výrobky a jejich použití
Pro aplikace při izolacích tunelů, spodních staveb a inženýrských objektů vyrábí firma Sarnafil 12 typů fólií na bázi FPO a 8 typů fólií na bázi PVC, v obou případech různých tloušťek a případně i speciálních úprav.
Pro ražené tunely se používají následující typy fólií:
1. na bázi FPO: |
MP 910 |
|
MP 910N |
MP 915 |
MP 915T | |
2. na bázi PVC: |
F631 |
|
F635 |
|
|
|
| |
Pro hloubené tunely se požívají následující typy fólií:
1. na bázi FPO: |
TG 68 |
|
TG 68 N | |
2. na bázi PVC: |
G 476 |
|
GN 479 | |
Další typy fólií jsou pro aplikace izolací na ochranu spodních vod, izolací nádrží včetně nádrží na pitnou vodu, izolací bazénů, rybníků a biotopů.
Hydroizolační systémy staveb
Výše uvedené fólie lze aplikovat různými způsoby a to od nejjednoduššího, ale zároveň nejzranitelnějšího jednovrstvého, až po zdvojené zkušební a injektáž umožňující systémy.
Jedná se o systémy:
EL |
- jednovrstvý |

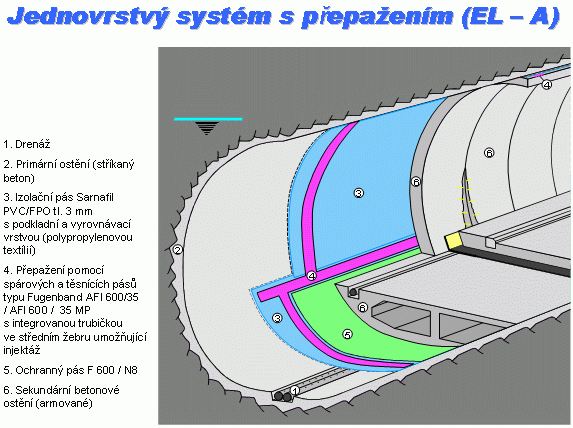

EL-A |
- jednovrstvý s přepažením |

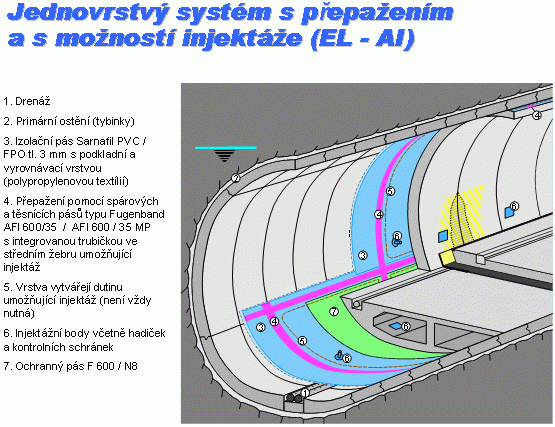

EL-AI |
- jednovrstvý s přepažením a s možností injektáže |

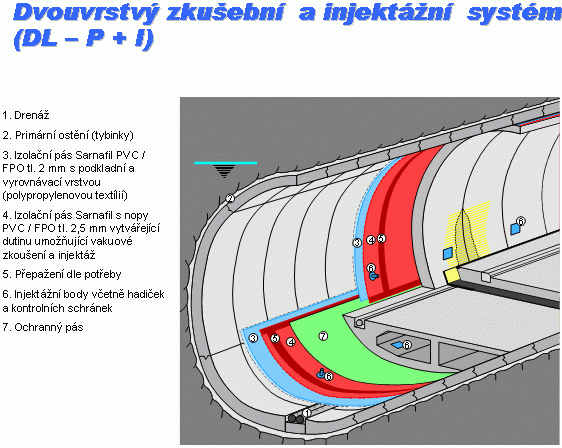

DL-P+I |
- dvouvrstvý zkušební a injektážní |
K |
- kompaktní |
LWA |
- odvodňovací (drenážní) |
Výše uvedené systémy lze využít u izolací tunelů a spodních staveb dle následující tabulky:
Izolační systémy |
Hydroizolace |
ražených tunelů |
hloubených tunelů |
spodních staveb |
EL |
X |
X |
(X) |
EL-A |
X |
X |
X |
EL-AI |
X |
X |
X |
DL-P+I |
X |
- |
X |
K |
X |
- |
- |
LWA |
X |
X |
- | |
Legenda k tabulce: |
X vhodný, |
(X) omezeně vhodný, |
- nevhodný | |
Schémata nejčastěji aplikovaných izolačních systémů ražených tunelů jsou uvedeny na přiložených obrázcích. Jejich spolehlivost a funkčnost je možné ilustrovat referenční listinou se stovkami tunelů z celého světa. Uvedené systémy byly aplikovány i na stavbách tunelů a mostů v České republice.
