8.2.2014 | Ing. Jan Plachý, Ph.D.
Experimentální ověřování vlastností asfaltových pásů dle zkušebních postupů pro fóliové hydroizolace a naopak
| Ilustrační foto - přednáška Ing.Plachého - Izolace 2013
| |
Abstrakt Příspěvek se zabývá porovnáním zkušebních metod pro asfaltové pásy a folie ve skladbě střech. Porovnání zkušebních metod je doplněno experimentálním měřením asfaltových pásů a folií Experimentálně byly provedeny zkoušky pevnost v tahu a ohebnost za nízkých teplot.
Klíčová slova: vyztužené asfaltové hydroizolační pásy, modifikace SBS (styren-butadien-styren), foliové hydroizolace,ohebnost za nízkých teplot, pevnost v tahu.
I. Úvod Tento příspěvek se zabývá zkoušením vlastností dvou nejvíce používaných hydroizolačních systémů a to hydroizolacemi z asfaltových pásů a folií. Pro asfaltové pásy i folie existují samostatné normy [1] , [2] , které obsahují jednotlivé zkušební normy. Jedná se o výrobkové normy, které slouží výrobcům pro stanovení počátečních vlastností a které jsou součástí technického listu. Praktický dopad mají tyto zkoušky pouze ten, že je možné navzájem porovnat určité vlastnosti jednotlivých pásů nebo folií navzájem. Asfaltové pásy s asfaltovými pásy, folie s foliemi. Díky stejným zkušebním postupům je tak možné porovnat stejné vlastnosti. Tento příspěvek však chce přiblížit porovnání mezi asfaltovými pásy a foliemi navzájem mezi s sebou. Jedná se především o informativní měření, které poukazuje na opodstatnění rozdělení metodiky a postupů zkoušení.
II. Materiálové charakteristiky a metodika práce Výchozím materiálem pro zkoušení byly materiály pro jednovrstvé hydroizolační systémy, které jsou mechanicky kotveny. Z folií byl vybrán materiál z mPVC tl. 1,5 mm , nosná vložka polyesterová mřížka. Folie byla vyrobena vícenásobnou extruzí. Z asfaltových pásů by l použit pás pro mechanické kotvení tl. 4,2 mm a nosnou vložkou z polyesteru vyztuženého skelnou tkaninou. Hmota modifikována polymery elastomerického charakteru (SBS). Pro porovnání byly použity zkoušky pevnost v tahu [3] , [4] a ohebnost za nízkých teplot [5] , [6] .Zkoušky byly prováděny v laboratořích výrobců asfaltových pásů a folií.

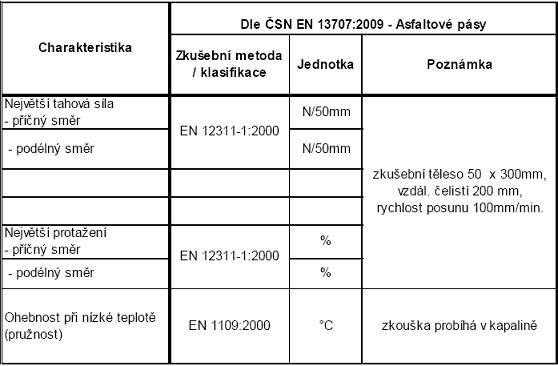

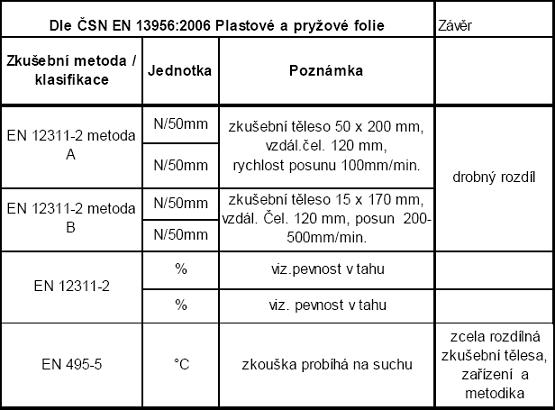

Tab. 1: Porovnání zkoušek pevnost v tahu a ohebnost za nízkých teplot.

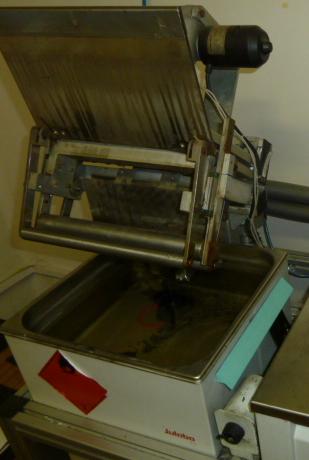

Obr. 1: Přístroj na ohebnost za nízkých teplot – asfaltové pásy
Zdroj: vlastní

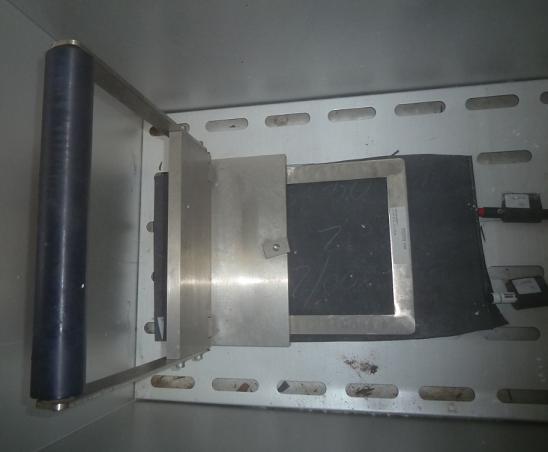

Obr. 2: Přístroj na ohebnost za nízkých teplot – folie
Zdroj: vlastní
III. Výsledky Už vlastní metodika zkoušek napověděla, že provádění bude obtížné. Laboratorní zkoušky a výsledky pak tento předpoklad jen potvrdily. Podrobné výsledky budou předmětem vlastní přednášky.
IV. Závěr Experiment prokázal oprávněnost rozdělení jednotlivých zkoušek zvlášť na asfaltové pásy a folie. Porovnání ostatních zkoušek bude předmětem dalšího výzkumu.
Použité zdroje [1] ČSN EN 13707 + A2:2009. Hydroizolační pásy a fólie - Vyztužené asfaltové pásy pro hydroizolaci střech - Definice a charakteristiky. 2. vyd. Praha: Úřadu pro technickou normalizaci, metrologii a státní zkušebnictví. 2009-12-01. Třídící znak 727601. [2] ČSN EN 13956 + 2006. Hydroizolační pásy a fólie – Plastové a pryžové pásy a folie pro hydroizilaci střech- Definice a charakteristiky.. Praha: Úřadu pro technickou normalizaci, metrologii a státní zkušebnictví. 2006-01-00. Třídící znak 727611. [3] ČSN EN 12311-1:2000. Hydroizolační pásy a fólie - Část 1: Asfaltové pásy pro hydroizolaci střech - Stanovení tahových vlastností. . Praha: Český normalizační institut. 2000-11-01. Třídící znak 727637. [4] ČSN EN 12311-2:2010. Hydroizolační pásy a fólie - Stanovení tahových vlastností -Část 2: Plastové a pryžové pásy a folie pro hydroizilaci střech . Praha: Český normalizační institut. 2010-11-01. Třídící znak 727637. [5] ČSN EN 1109:2000. Hydroizolační pásy a fólie - Část 1: Asfaltové pásy pro hydroizolaci střech – Ohebnost za nízkých teplot. . Praha: Český normalizační institut. 2000-10-01. Třídící znak 727633. [6] ČSN EN 495-5-2:2010. Hydroizolační pásy a fólie - Stanovení ohebnosti za nízkých teplot -Část 5: Plastové a pryžové pásy a folie pro hydroizilaci střech . Praha: Český normalizační institut. 2001-09-01. Třídící znak 727645.
Příspěvek zazněl na konferenci IZOLACE 2013
|
