Návaznost šikmých střech se skládanou krytinou na ploché střechy se živičnou hydroizolací
Při řešení střešních plášťů jsou všeobecně problematické jednotlivé návaznosti na ostatní druhy a systémy izolací. Jedním z těchto detailů je i návaznost plochého střešního pláště na šikmý se skládanou krytinou.

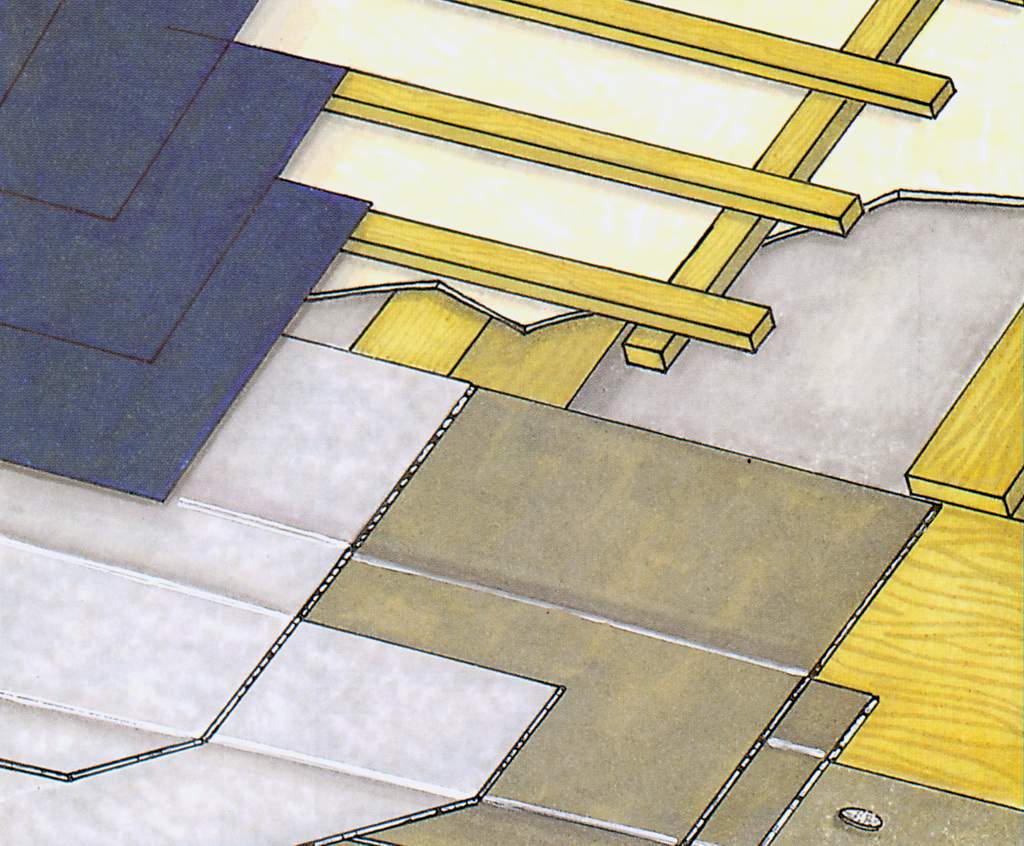

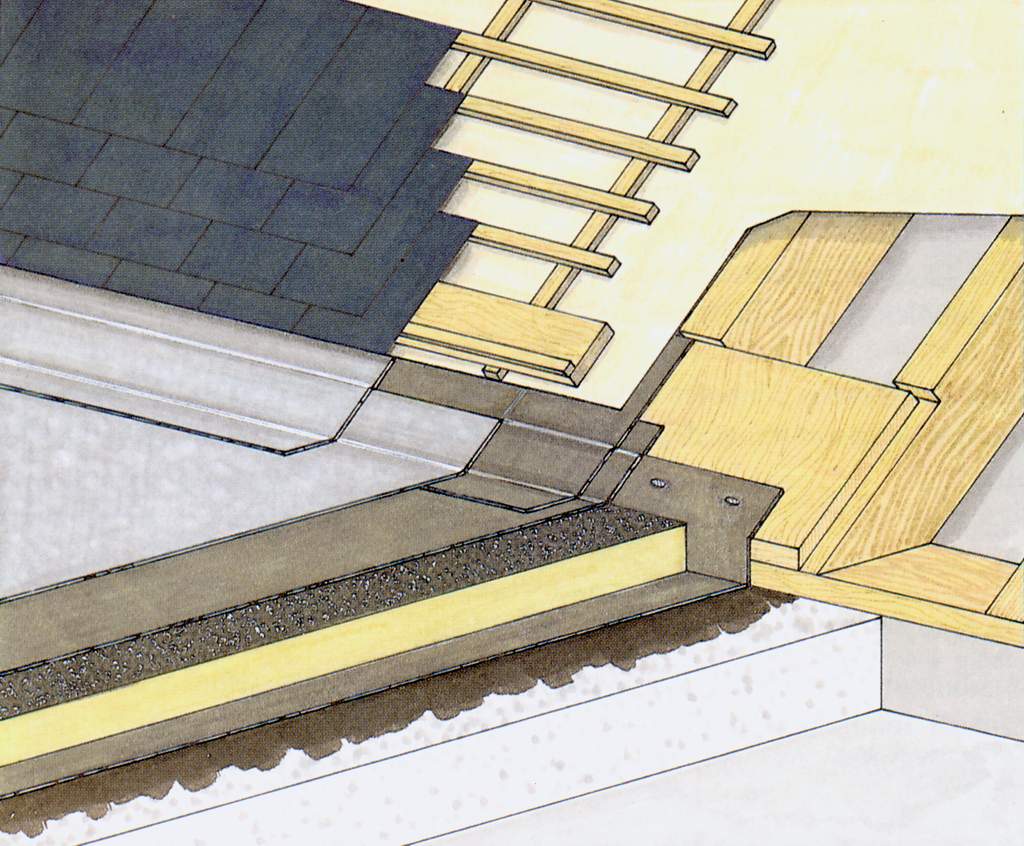

Na následujícím detailu a obrázcích si ukážemě jednu z možností technického řešení s nejvýznamnějšími vazbami.
Oba typy střešních plášťů musí obecně splňovat všechny požadavky, které jsou na ně v obecné poloze kladeny (z hlediska stavební fyziky, izolací, materiálů a konstrukčního řešení atd.) a současně musí být uzlový detail vyřešen tak, aby v něm nedošlo k poruchám – vodotěsnosti a stavební fyziky.
Při navrhování je nutno splnit následující podmínky:
- Hydroizolační povlak musí být vytažen do výše odpovídající obvyklé výšce vytažení v závislosti na klimatických podmínkách. V našich podmínkách se obecně doporučuje jako minimální výška (svislá) vytažení 150 mm na úroveň hydroizolačního povlaku.
- Na hydroizolační povlak ploché střechy musí plynule navazovat pojistná hydroizolace šikmého střešního pláště.
- Obě izolace – vodotěsná izolace plochého střešního pláště a pojistná hydroizolace šikmého střešního pláště musí být slučitelné – musí být na materiálových bázích, které jsou vzájemně nepropustně spojitelné.
- Hydroizolace tvořící přechod mezi oběma střechami musí být položeny na tuhou podkladní konstrukci obvykle dřevěné bednění, aby byly minimalizovány vzájemné pohyby.
- Navržení a provedení z hlediska tepelné techniky musí zajistit, aby tento detail netvořil tepelný most.
- Nesmí být přerušeno a ani omezeno odvětrávání šikmého střešního pláště.

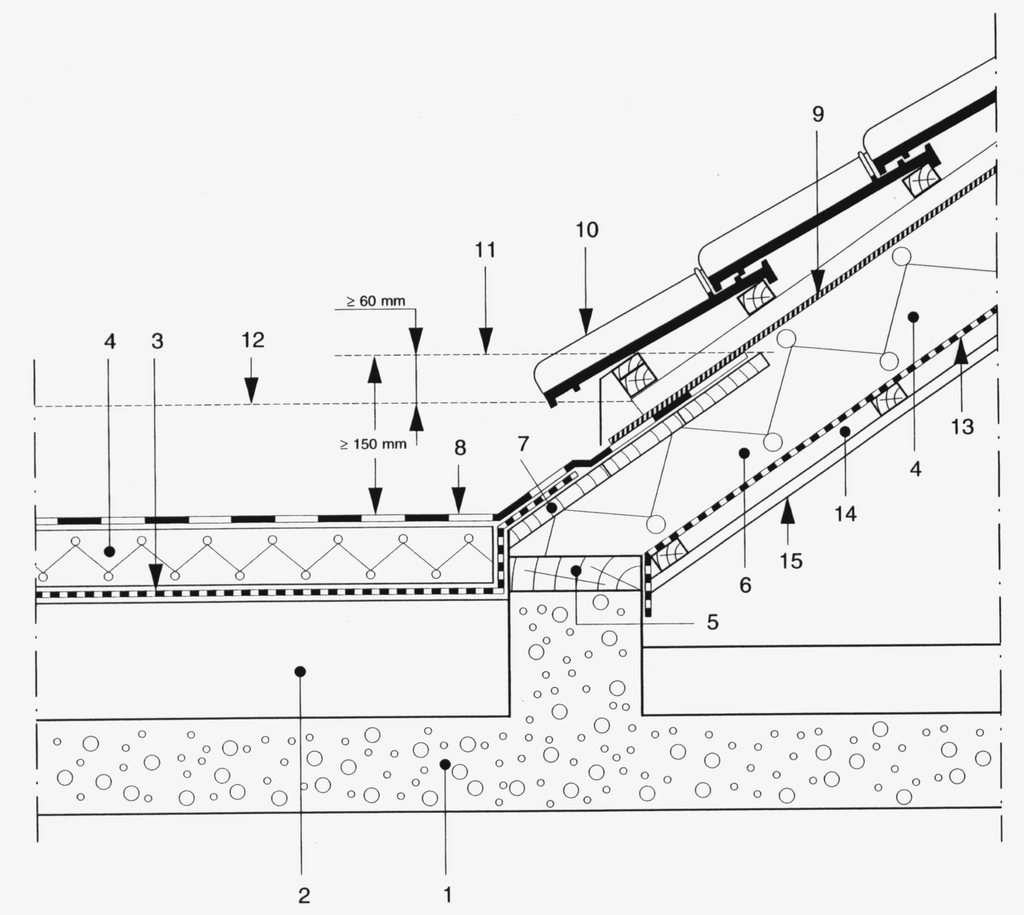

DET 1. - Napojení plochého a šikmého střešního pláště
Vysvětlivky:
- Nosná (podkladní) konstrukce
- Spádový beton
- Parotěsná zábrana (v některých případech může být vynechána)
- Tepelná izolace
- Pozednice
- Krokve
- Bednění pod hydroizolací zataženou do šikmé střechy
- Vodotěsná izolace
- Pojistná hydroizolace šikmé střechy
- Skládaná krytina šikmé střechy
- Maximální hladina sněhu
- Obvyklá hladina sněhu
- Parotěsná zábrana šikmé střechy
- Nosná konstrukce vnitřní povrchové úpravy
- Vnitřní povrchová úprava

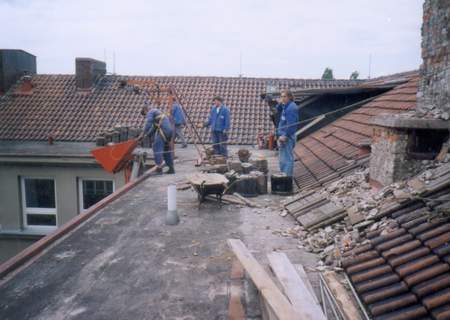

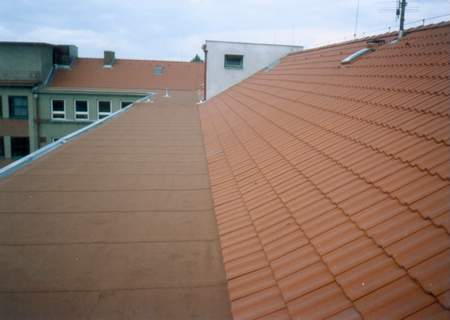

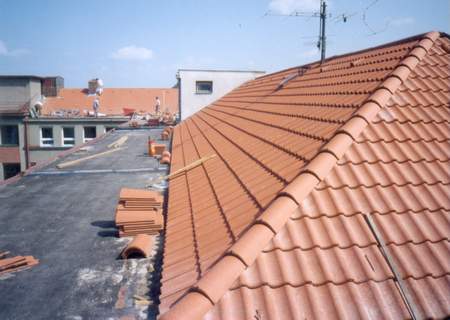

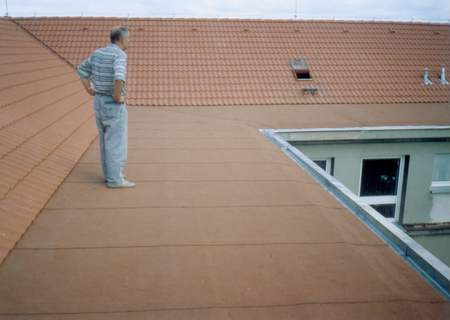

Jako podklad byla použita dokumentace firmy Recosa, s.r.o. (izolační firma, která prováděla objekt na obrázcích) a Siplast, s.a.
Text a foto: Ing. Marek Novotný
|
